機械隔膜計量泵定義
泵的液力端借助于隔膜來組成工作腔，以隔膜周期變形來替代活塞（柱塞）的往復運動的泵稱為隔膜泵。通過往復運動的機件直接驅動隔膜前后撓曲周期性變形的泵。叫機械隔膜泵。

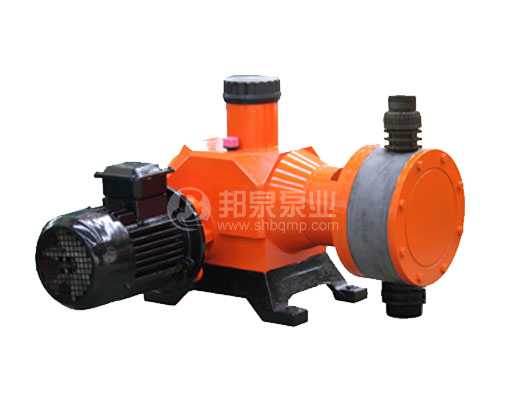

JDM系列機械隔膜計量泵特點：
1、蝸桿副傳動，雙N軸調節行程，曲桿連桿機構。
2、多種材質可選：304、316L、PVC、PTFE、PVDF等。
3、手動/自動沖程調節可選/可配變頻控制流量大小。
4、適應介質溫度-10℃～100℃
5、泵在運行或停止狀態下均可調節流量。
6、可實現多臺并聯使用并可分別獨立調節流量。
7、進出口連接：法蘭或管套連接
8、金屬增強復合PTFE隔膜
JDM-S系列機械隔膜計量泵，對置式機械隔膜計量泵特點：
1、蝸桿副曲柄連桿傳動機構，雙N軸調節行程;對置式結構有效減少流量脈動力.
2、排量高達：6000L/H
3、額定排壓：0.3mpa
4、適應介質溫度-10℃～100℃
5、泵在運行或停止狀態下均可調節流量，流量穩定精度<±1％
6、泵頭多種材質可選：304、316L、PVC、PTFE、PVDF等。
7、流量調節：手動/自動調節沖程/可配變頻控制流量大小。
8、金屬增強復合隔膜
9、進出口連接：法蘭和管套連接
10、可實現多臺并聯使用并可獨立調節流量。
JDM系列機械隔膜式計量泵性能參數
|
型號 |
流量 |
壓力 |
吸程 |
泵速 |
電機功率 |
進出口 |
重量(kg) |
|
JDM-500/0.3 |
500 |
0.3 |
3 |
48 |
1.1 |
DN40 |
95 |
|
JDM-750/0.3 |
750 |
0.3 |
72 |
1.1 |
|||
|
JDM-1000/0.3 |
1000 |
0.3 |
96 |
1.1 |
|||
|
JDM-1500/0.3 |
1500 |
0.3 |
144 |
1.1 |
JDM-S系列機械隔膜式計量泵性能參數
|
型號 |
流量 |
壓力 |
吸程 |
泵速 |
電機功率(KW) |
進出口直徑 |
重量(kg) |
|
JDM-S2000/0.3 |
2000 |
0.3 |
3 |
96 |
1.1 |
DN40 |
110 |
|
JDM-S3000/0.3 |
3000 |
0.3 |
144 |
1.1 |
|||
|
2JDM-S4000/0.3 |
4000 |
0.3 |
3 |
96 |
1.5 |
每頭泵DN40 |
260 |
|
2JDM-S6000/0.3 |
6000 |
0.3 |
144 |
2.2 |
每頭泵DN40 |
270 |
